Todo tipo de rodamientos de bolas de transferencia

// Modelos más completos de las unidades de transferencia de bolas en China //

Materiales de acero al carbono, SS, Nylon disponibles
Para trabajo ligero, de tipo medio, de alta resistencia

Introducción

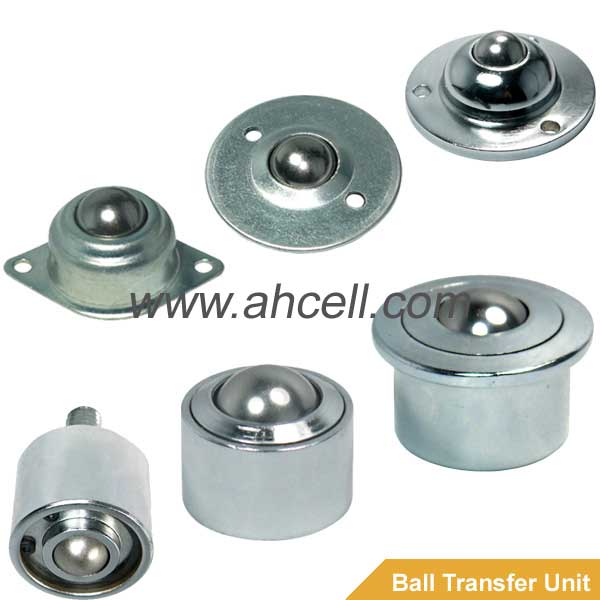

Unidades de transferencia de bola
1) son omnidireccionales bolas esféricas de carga montadas en el interior de un aparato de restricción. Son idénticos, en principio, a una bola de ratón de la computadora al revés, o una bola de seguimiento, excepto que hay una gran variedad de ellos de lado a lado.


2) Por lo general el diseño implica una sola bola grande con el apoyo de bola más pequeña bearings.They se utilizan comúnmente en una pelota invertido hasta la posición donde los objetos se mueven rápidamente a través de una serie de unidades, conocida como una tabla de transferencia de bolas, un tipo de sistema de transporte. Esto permite la transferencia manual hacia y desde máquinas y entre las diferentes secciones de otro sistema de transporte.


3) Se utilizan en los aeropuertos para la entrega de equipaje, o en la industria como parte de los sistemas de fabricación. Antes de la invención de la unidad de transferencia de bolas, primero patentado por autoconfiguración Production Ltd en 1958, estas aplicaciones se resolvieron mediante el uso de casters.However invertida, ruedas reconocen un rastro, lo que significa que las ruedas tenían que alinear antes podría lograrse cambio direccional .Ball unidades de transferencia también pueden usarse posición no invertida bola abajo como un tipo de máquina de colada, sin embargo este uso está restringido por las limitaciones de soporte de carga y el tipo de suelo.


4) Los fabricantes han abordado este problema con las unidades de transferencia de bolas que incorporan principios de bolas de recirculación, sin embargo la posición invertida sigue siendo la aplicación más común y la menos problemática.

Parte de la lista para CY serie luz y trabajos de tipo medio

	Modelo N °.	Tamaño de la bola	Capacidad de carga Máxima / Breaking
1)	CY-15A	15MM	10KG/15KG
2)	CY-18A	18MM	20KG/25KG
3)	CY-25A	25.4MM	25KG/30KG
4)	CY-30A	30MM	40KG/50KG
5)	CY-38A	38MM	60KG/80KG
6)	CY-16B	16MM	10KG/15KG
7)	CY-25B	25MM	25KG/30KG
8)	CY-30B	30MM	35KG/40KG
9)	CY-38B	38MM	45KG/55KG
10)	CY-8H	8MM	3KG/5KG
11)	CY-15H	15MM	15KG/25KG
12)	CY-22H	22MM	40KG/55KG
13)	CY-30H	30MM	70KG/85KG

Part of List for SP series – heavy duty

Model No.	Ball size	Loading capacity Maximum/Breaking
SP-8	8MM	8KG/15KG
SP-12	12MM	25KG/30KG
SP-15	15.875MM	40KG/50KG
SP-22	22.23MM	140KG/160KG
SP-25	25.4MM	180KG/200KG
SP-30	30.16MM	250KG/300KG
SP-45	45MM	450KG/500KG
SP-60	60MM	800KG/1200KG
SP-76	76MM	2000KG/2500KG
SP-90	90MM	3000KG/3500KG
SP-8FL	8MM	8KG/15KG
SP-15FL	15.875MM	40KG/45KG
SP-22FL	22.23MM	140KG/160KG
SP-30FL	30.16MM	200KG/230KG
SP-45FL	45MM	400KG/450KG

¿Cómo elegir una unidad de transferencia de bolas?

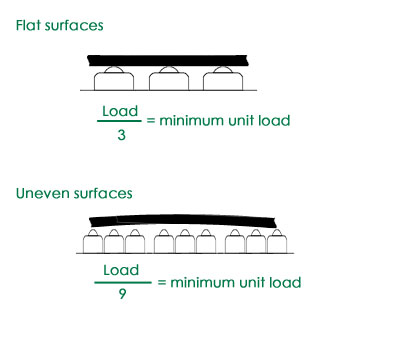

• Máxima Capacidad de Carga = (peso del artículo) / 3 o 9

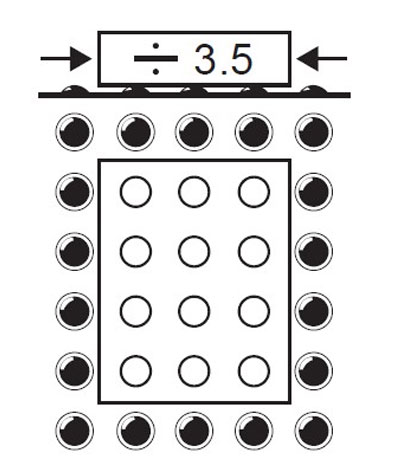

• Separación máxima = (anchura artículo) /3.5; (longitud del artículo) /3.5




Cómo organizar e instalar unidades de transferencia de bolas?

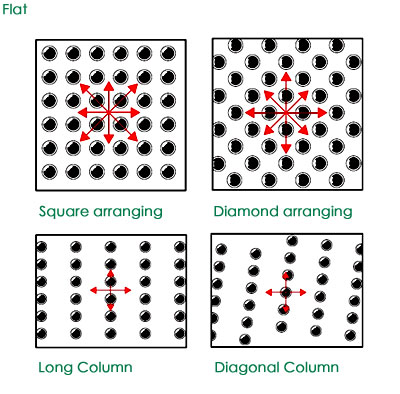

• Hay diferentes maneras de organizar para adaptarse a las diferentes necesidades de mudanza:

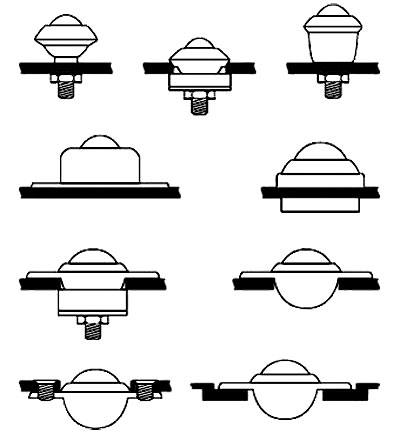

• Existen diferentes modelos de unidades de bolas para elegir:




Las aplicaciones de las unidades de transferencia de bolas

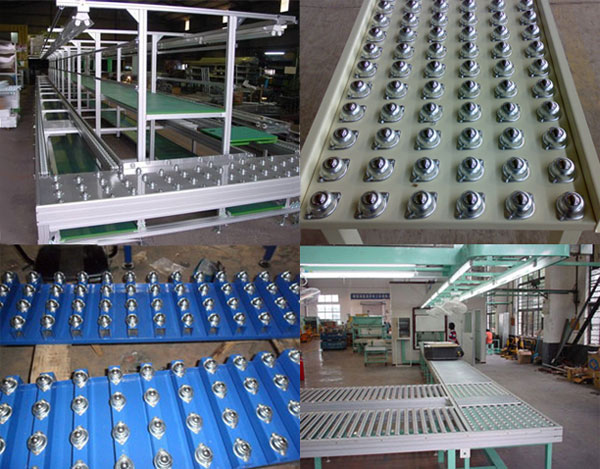

• Aplicación típica en las líneas de producción:


• Aplicación típica en el manejo de la carga:

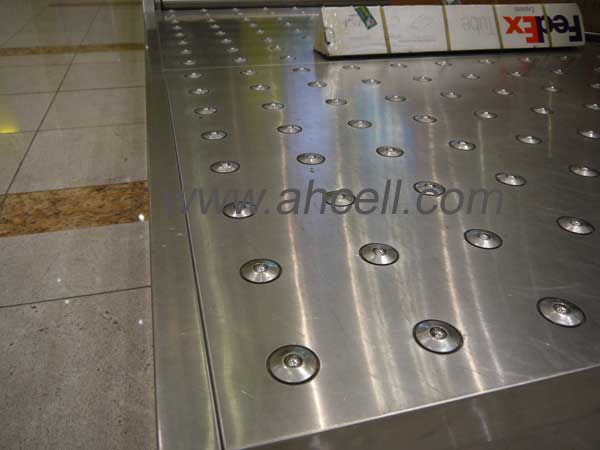

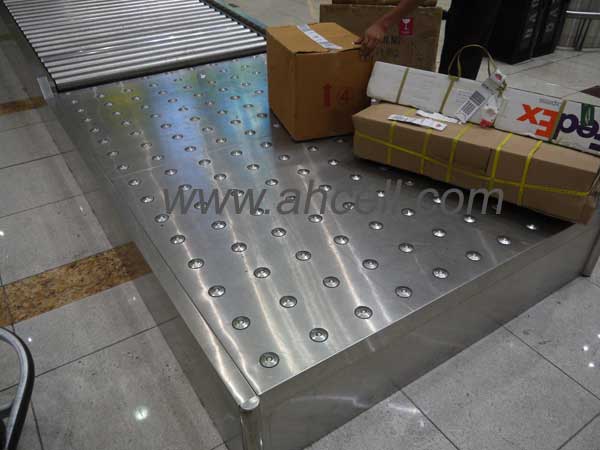

Bola mesa unidades de transferencia en el Aeropuerto Internacional de Dubai

Bola mesa unidades de transferencia en el Aeropuerto Internacional de Dubai

Cómo entrega?

• Peso bruto inferior a 50 kilogramos, se sugiere la entrega por servicio de mensajería como DHL, TNT u otros

• Peso bruto entre 50kgs y 120 kgs, sugerimos la entrega por el flete aéreo
• Peso bruto sobre 120kgs, puede ser entregado por el transporte marítimo
